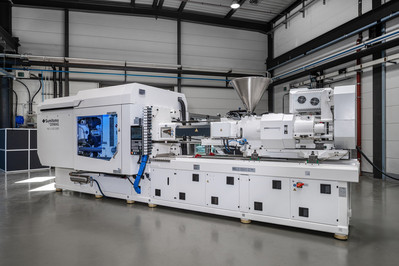

Definiując na nowo czyste, energooszczędne formowanie wtryskowe dla przemysłu medycznego, Sumitomo (SHI) Demag prezentuje swoją najnowszą maszynę 420t PAC-E na targach K 2025 (hala 15, stoisko D22).
Łącząc czystość i szybkość, tegoroczna wystawa medyczna prezentuje 48-gniazdową komorę produkcyjną "Med-Cup" z superszybkim zautomatyzowanym odciągiem. Dzięki współpracy z firmami Zubler Handling AG i Otto-Hofstetter AG, ta ekspozycja reprezentuje przyszłość doskonałości medycznej produkcji masowej, informuje Andreas Montag, dyrektor ds. rozwoju biznesu w branży medycznej.
Produkując i układając w stosy kubki do dozowania leków o pojemności 30 ml z prędkością 57 600 kubków na godzinę, PAC-E został zaprojektowany specjalnie w celu zapewnienia najwyższej trwałej wydajności w aplikacjach o szybkim cyklu. Dzięki wysokiej prędkości wtrysku i wyjątkowej precyzji, PAC-E umożliwia bezbłędną produkcję wielogniazdową, nawet w przypadku produktów o wyjątkowo cienkich ściankach.
Cała naprzód
Ustanawiając nowy trzysekundowy kamień milowy dla masowej produkcji zastosowań medycznych, od kubków medycznych po probówki do pobierania krwi w wirówkach, technologia clean-toggle spełnia również surowe wymagania higieniczne określone w produkcji medycznej. W połączeniu z inteligentnym systemem układania firmy Zubler Handling, a także robotem pick-and-place i 48-gniazdowym narzędziem do formowania firmy Otto-Hofstetter, tempo produkcji na 420-tonowej maszynie PAC-E może niezawodnie osiągnąć około 432 milionów komponentów rocznie, zapewnia Montag. Cała komórka produkcyjna, w tym wszystkie urządzenia peryferyjne, jest stosunkowo kompaktowa w porównaniu z całkowicie elektrycznymi maszynami generującymi podobne ilości, dodaje specjalista z branży.
Narzędzie wnękowe firmy Otto-Hofstetter umożliwia wtrysk kubka o wadze około 70 gramów centralnie przez bramę punktową. Dodatkowo, wysoce wydajny, zrównoważony termicznie system chłodzenia obejmuje 29 obwodów chłodzenia wodą. Gwarantuje to stabilność termiczną formy, wspierając bezpieczną i ciągłą produkcję, wyjaśnia Montag. Co więcej, narzędzie zostało zaprojektowane tak, aby usuwać uformowane części od przodu, co ułatwia dostęp i serwisowanie.
Całkowita kontrola nad procesorami medycznymi
Jakość produktu jest utrzymywana za pomocą inteligentnych kamer wizyjnych o wysokiej rozdzielczości, umieszczonych wzdłuż osi szybkiej ekstrakcji. Zainstalowany przez Zubler Handling, w 100% inline system kontroli z kamerami przetwarza 96 obrazów dla każdego odciągu. Wykrywanie anomalii i pomiary wymiarów są wykonywane na każdym obrazie z dokładnością do 0,05 milimetra.
Po wyjęciu z narzędzia kubki są układane na okrągłym stole wyposażonym w dwie sekcje. Każda sekcja ma 48 przedziałów dla każdego odpowiedniego wgłębienia. Gdy stół obrotowy jest już w pełni ułożony, przesuwa się do następnej pozycji, gdzie stosy wgłębień są sortowane przez robota pick & place. Robot może obsługiwać osiem stosów jednocześnie, oddzielając je indywidualnie na dobre i złe przypadki.
"Prędkość ekstrakcji jest płynna i w rzeczywistości jest znacznie szybsza niż w przypadku swobodnego opadania komponentów. Ale jedną z głównych zalet jest kontrola jakości. Każda wnęka ma swój własny przedział. Tak więc, jeśli w danym stosie występują jakiekolwiek problemy z jakością, można je posegregować, w pełni zbadać i rozwiązać bez marnowania całej partii produkcyjnej" - wyjaśnia Montag.
24-godzinna autonomiczna produkcja
Na stoisku firmy Nexus (hala 12, B53) zaprezentowano kolejną maszynę do formowania wtryskowego IntElect 130t LSR, produkującą zawory medyczne. System ten, obejmujący inteligentną robotykę, precyzyjną technologię cięcia wzdłużnego, opcjonalną inspekcję kamerą i identyfikowalne opakowania, reprezentuje nieograniczone możliwości w 24-godzinnej autonomicznej produkcji.
W pełnym cyklu trwającym 23 sekundy na ujęcie, 6-osiowy robot usuwa 16 uformowanych części i przenosi je do stacji cięcia wzdłużnego. Następnie robot EOAT przemieszcza się pomiędzy 16-gniazdowym narzędziem formującym a stacją cięcia wzdłużnego, utrzymując je w odpowiedniej pozycji, aby napędzane elektrycznie noże tnące mogły wykonać cięcie.
Aby zademonstrować pełen zakres wiedzy medycznej firmy, Sumitomo (SHI) Demag dostarcza również maszynę IntElect S 130t na stoisko Sepro, aby zaprezentować produkcję zakrętek do probówek wirówkowych o pojemności 15 ml (hala 12, A36), a Jestar Mold Tool dostarcza narzędzie z 48 gniazdami. Dzięki dziesięciosekundowemu czasowi cyklu, produkcja zapewnia wysoką wydajność, zauważa Montag.
